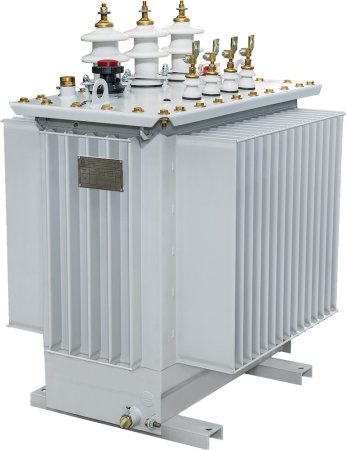

Трансформаторы силовые масляные серии ТМГ

Силовые (распределительные) масляные трансформаторы ТМГ серии мощностью 25-1250 кВА предназначены для работы в электросетях напряжением 6 или 10 кВ в открытых электроустановках в условиях умеренного и умеренно холодного климата (исполнение У1 и УХЛ1 по ГОСТ 15150-69) и служат для понижения высокого напряжения питающей электросети до установленного уровня потребления.

Трансформатор ТМГ–25 6/0,4
Трансформатор ТМГ–25 10/0,4
Трансформатор ТМГ–40 6/0,4
Трансформатор ТМГ–40 10/0,4
Трансформатор ТМГ–63 6/0,4
Трансформатор ТМГ–63 10/0,4
Трансформатор ТМГ–100 6/0,4
Трансформатор ТМГ–100 10/0,4
Трансформатор ТМГ–160 6/0,4
Трансформатор ТМГ–160 10/0,4
Трансформатор ТМГ–250 6/0,4
Трансформатор ТМГ–250 10/0,4
Трансформатор ТМГ–400 6/0,4
Трансформатор ТМГ–400 10/0,4
Трансформатор ТМГ–630 6/0,4
Трансформатор ТМГ–630 10/0,4
Трансформатор ТМГ–1000 6/0,4
Трансформатор ТМГ–1000 10/0,4
Трансформатор ТМГ–1250 6/0,4
Трансформатор ТМГ–1250 10/0,4

Трансформаторы силовые (распределительные) масляные серии ТМГ предназначены для работы в электросетях напряжением 6 или 10 кВ в открытых электроустановках в условиях умеренного и умеренно-холодного климата (исполнение У1 и УХЛ1 по ГОСТ 15150-69) и служат для понижения высокого напряжения питающей электросети до установленного уровня потребления.

Значения номинальных линейных напряжений трансформаторов 6/0,4 кВ или 10/0,4 кВ
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли
Высота установки над уровнем моря не более 1000 м
Режим работы длительный
Температура окружающей среды
от -45 оС до +40 оС - У1
от -60 оС до +40 оС - УХЛ1
Регулирование напряжения в пределах Uном ±2х2,5%*
Диапазон номинальных мощностей
от 25 до 1250 кВА
Схемы и группы соединений обмоток У/Ун-0; Д/Ун-11; У/Zн-11
Рабочая частота 50 Гц
Трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов, в химически активной среде.

* Регулирование напряжения в пределах ±2х2,5% от номинального значения выполняется путем переключения ответвлений на стороне высокого напряжения при помощи пятиступенчатого реечного переключателя, привод которого выведен на крышку трансформатора. Переключения производятся при отсутствии напряжения на трансформаторе.

Структура условного обозначения трансформатора

Пример записи условного обозначения трансформатора мощностью 25 кВА герметичного исполнения с высшим напряжением 10 кВ низшим напряжением 0,4 кВ, схемой и группой соединения У/Ун-0, климатического исполнения УХЛ, категории размещения 1, при его заказе и в документации другого изделия - «Трансформатор типа ТМГ-25/10-УХЛ1, 10/0,4 кВ, У/Ун-0, ТУ 16-93 ВГЕИ.672133.002 ТУ».

Конструкция и устройство трансформатора

Трансформатор состоит из: бака (радиаторный бак либо бак с гофрированными стенками), крышки бака, активной части. Бак снабжен пробкой для взятия пробы масла и пластиной для заземления трансформатора. Наружная поверхность бака окрашена атмосферостойкими  светло-серыми порошковыми красками (возможно изменение тона окраски). Все уплотнения трансформатора выполнены из маслостойкой резины.

Баки всех трансформаторов имеют прямоугольную форму и могут быть выполнены в исполнении с радиаторами для охлаждения трансформаторного масла, расположенными по периметру бака, либо с гофрированными стенками.

Радиаторный бак трансформатора состоит из:

  • стенок, выполненных из стального листа толщиной от 2,0 до 3,0 мм (в зависимости от мощности трансформатора);
  • верхней рамы;
  • радиаторов;
  • дна с опорными лапами (швеллерами);
  • кронштейнов крепления трансформатора на опоре (на трансформаторах серии ОМГ и ТМГ столбового исполнения).

Бак трансформатора с гофрированными стенками состоит из:

  • гофрированных стенок, выполненных из стального листа толщиной 1,2 мм;
  • верхней рамы;
  • дна с опорными лапами (швеллерами);
  • кронштейнов крепления трансформатора на опоре (на трансформаторах серии ТМГ столбового исполнения).

На крышке трансформаторов ТМГ установлены:

  • вводы ВН и НН;
  • привод переключателя;
  • петли для подъема трансформатора;
  • предохранительный клапан (на трансформаторах серий ТМГ, ТМГэ2, ОМГ и ТМГ столбового исполнения, ТМГФ);
  • мановакуумметр (на трансформаторах серий ТМГ, ТМГэ2 и ТМГФ мощностью 1000 и 1250 кВА);
  • термосигнализатор (на трансформаторах серий ТМГ, ТМГэ2 и ТМГФ мощностью 1000 и 1250 кВА);
  • поплавковый маслоуказатель (на трансформаторах серий ОМГ и трансформаторах в баке с гофрированными стенками).

Активная часть трансформаторов ТМГ имеет жесткое крепление с крышкой трансформатора.

Активная часть состоит из магнитной системы, обмоток ВН и НН, нижних и верхних ярмовых прессующих балок, отводов ВН и НН, переключателя ответвлений обмотки ВН. Магнитная система изготавливается из холоднокатаной электротехнической стали.

Обмотки многослойные цилиндрические, выполнены из провода круглого или прямоугольного сечения с эмалевой или стеклополиэфирной изоляцией. Обмотки изготавливаются из алюминиевых обмоточных проводов. Межслойная изоляция выполнена из кабельной бумаги. Нижние и верхние ярмовые балки изготавливаются из гнутых профилей специальной конструкции, обеспечивающей высокую механическую прочность. Отводы обмотки ВН выполнены из провода круглого или прямоугольного сечения, отводы обмотки НН - из прямоугольной шины или алюминиевой ленты.

Переключатель ответвлений обмоток (ПБВ) реечный типа ПТР-6-10/63 или ПТР-6-10/150 обеспечивает регулирование напряжения обмотки ВН четырьмя ступенями по 2,5% при отключенном от сети трансформаторе.

Вводы ВН и НН – съемные.Типы вводов:

  • на стороне ВН – ВСТА-10/250;
  • на стороне НН – в зависимости от номинального тока – ВСТ-1/250, ВСТ-1/400, ВСТ-1/630, ВСТ-1/1000, ВСТ-1/1600, ВСТ-1/2000.

Вводы НН трансформаторов мощностью 160 кВА и выше комплектуются контактными зажимами. Трансформаторы меньшей мощности комплектуются контактными зажимами по требованию заказчика. Материал контактного зажима - латунь. Трансформатор заполнен трансформаторным маслом, имеющим пробивное напряжение в стандартном разряднике не менее 40 кВ.

Контрольно-измерительные приборы и сигнальная аппаратура

Уровень масла в трансформаторах контролируется визуально по указателю уровня масла, который расположен:

  • на стенке маслорасширителя – у трансформаторов серии ТМ;
  • на стенке бака – у трансформаторов серий ТМГ, ТМГэ2, ТМГ столбового исполнения и ТМГФ.
  • на крышке – у трансформаторов серии ОМГ столбового исполнения и у трансформаторов в баке с гофрированными стенками.

Все трансформаторы могут быть укомплектованы жидкостным термометром типа ТТЖ.

Трансформаторы мощностью 1000 и 1250 кВА снабжаются манометрическим электроконтактным термометром ТКП-100Эк-(0...120) для измерения температуры верхних слоев масла в баке.

Для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления на трансформаторах мощностью 1000 и 1250 кВА устанавливаются электроконтактные мановакуумметры ДА2010ф (исп IV -100...0...60 кПА).

Все трансформаторы прошли испытания  в специализированных испытательных центрах - ОАО «НТЦ ФСК ЕЭС», ФГУП ВЕИ, ОАО «ВНИИАМ». Трансформаторы соответствуют всем требованиям национальных стандартов РФ. Ежегодно продукция подвергается инспекционному контролю со стороны сертифицирующего органа.

Конструктивные особенности трансформаторов

Бак трансформатора имеет прямоугольную форму с радиаторами для охлаждения трансформаторного масла, расположенными по периметру бака. Стенки баков изготовлены из стального листа толщиной от 2,0 до 3,5 мм с ребрами жесткости, тем самым обеспечивается высокая устойчивость оболочек изделий к деформациям при транспортировании любыми видами транспорта и надежная работа трансформаторов.

Внутренний объем бака трансформатора серии ТМГ не связан с внешней средой. Для того, чтобы исключить повышение давления внутри бака выше допустимого при температурном расширении масла, возникающее в результате его нагрева, в верхней части бака предусмотрен компенсационный промежуток.

Конструкция трансформаторов типа ТМГ производства ОАО «Алттранс» была разработана Всесоюзным Институтом Трансформаторостроения и полностью соответствует всем требованиям, предъявляемым к герметичным трансформаторам.

Для исключения недопустимого превышения давления, возникающего в результате перегрузок, трансформатор снабжен предохранительным клапаном, срабатывающим при избыточном давлении 50 кПа (0,5 кгс/см2). При соблюдении требований инструкции по эксплуатации трансформатора, избыточное давление внутри бака не должно превышать 40 кПа (0,4 кгс/см2). Изоляция внутреннего объема бака трансформатора от окружающей среды значительно улучшает условия работы масла, исключает его увлажнение, окисление и шламообразование. Для контроля уровня масла, трансформаторы серии ТМГ оснащаются маслоуказателем, расположенным на стенке бака. Герметичные трансформаторы, даже после продолжительного хранения, практически не требуют расходов на предпусковые работы и при правильной эксплуатации длительно не нуждаются в ремонтах, связанных со вскрытием бака трансформатора.

Для исключения недопустимых перегрузок трансформаторов при несимметричных нагрузках, нулевой и фазные токоведущие части низкого напряжения выпускаемых трансформаторов имеют одинаковое сечение.

Вводы высокого и низкого напряжений на трансформаторах серии ТМГ установлены вертикально и расположены на крышке бака трансформатора параллельными рядами в продольном направлении.

Трансформаторы мощностью 160 кВА и выше могут комплектоваться токосъемными контактными зажимами, устанавливаемыми на вводы НН. На трансформаторы меньшей мощности токосъемные зажимы устанавливаются по требованию заказчика.

На все трансформаторы могут быть установлены электроконтактные манометрические термометры для дистанционного отслеживания температуры в заданных пределах. Трансформаторы типа ТМГ могут комплектоваться электроконтактными мановакуумметрами.

Для облегчения перемещений оборудования на трансформаторы мощностью 400-1250 кВА устанавливаются транспортные катки, на трансформаторы меньшей мощности катки устанавливаются по требованию заказчика.

Дополнительно на трансформаторы могут быть установлены:

  • жидкостный термометр или термометр стрелочного типа;
  • мановакуумметр;
  • поплавковый маслоуказатель.

Технические данные для трансформаторов типа ТМГ

Тип трансформатора
Схема и группа
соединения
Потери
короткого замыкания, Вт
Напряжение
короткого замыкания, %
Потери
холостого хода, Вт
ТМГ-25-10(6)/0,4
У/Ун-0; У/Zн-11
600
4,5

115

ТМГ-40-10(6)/0,4
У/Ун-0; У/Zн-11
900
4,5

150

ТМГ-63-10(6)/0,4
У/Ун-0; Д/Ун-11; У/Zн-11
1270
4,5

175

ТМГ-100-10(6)/0,4
У/Ун-0; Д/Ун-11; У/Zн-11

1970

4,5

260

ТМГ-160-10(6)/0,4
У/Ун-0; Д/Ун-11; У/Zн-11 2700 4,5

375

ТМГ-250-10(6)/0,4 У/Ун-0; Д/Ун-11 3700 4,5 520
У/Zн-11 3700 4,5 520
ТМГ-400-10(6)/0,4
У/Ун-0; Д/Ун-11 5400 4,5 750
У/Zн-11 5400 4,5 750
ТМГ-630-10(6)/0,4 У/Ун-0; Д/Ун-11 7600 5,5 1000
ТМГ-1000-10(6)/0,4
У/Ун-0; Д/Ун-11 10500 5,5 1400
ТМГ-1250-10(6)/0,4 У/Ун-0; Д/Ун-11 13500 6,0 1500



Габаритные размеры трансформаторов типа ТМГ

Тип трансформатора/
Характеристики
L, мм B, мм H, мм Установочные размеры, мм Масса масла, кг Полная масса, кг ПБВ

ТМГ-25-10(6)/0,4

790
440
880
400 х 350
65
260
±2 × 2,5%

ТМГ-40-10(6)/0,4

830
440
930
400 х 350
80
310
±2 × 2,5%

ТМГ-63-10(6)/0,4

835
580
915
400 х 400
90
410
±2 × 2,5%

ТМГ-100-10(6)/0,4

830
650
1030
550 х 550
105
490
±2 × 2,5%

ТМГ-160-10(6)/0,4

895
750
1135
550 х 550
150
680
±2 × 2,5%

ТМГ-250-10(6)/0,4

1110 835 1115 550 х 550 180/175* 880/895* ±2 × 2,5%

ТМГ-400-10(6)/0,4

1320
950/960*
1290
660 х 660 240/255* 1200/1265* ±2 × 2,5%

ТМГ-630-10(6)/0,4

1395 1090 1520 660 х 660 380 1770 ±2 × 2,5%

ТМГ-1000-10(6)/0,4

1685
1100
1765
820 х 820
590
2660
±2 × 2,5%
ТМГ-1250-10(6)/0,4 1800 1100 2025 820 х 820 680 3080 ±2 × 2,5%
Стандарты – ГОСТ 11677-85 (IEC 76/76)
ТУ 16-93 (ВГЕИ.672133.002)
Опросный лист на трансформаторы Скачать
Сертификат Соответствия TM 2014-2019 Скачать

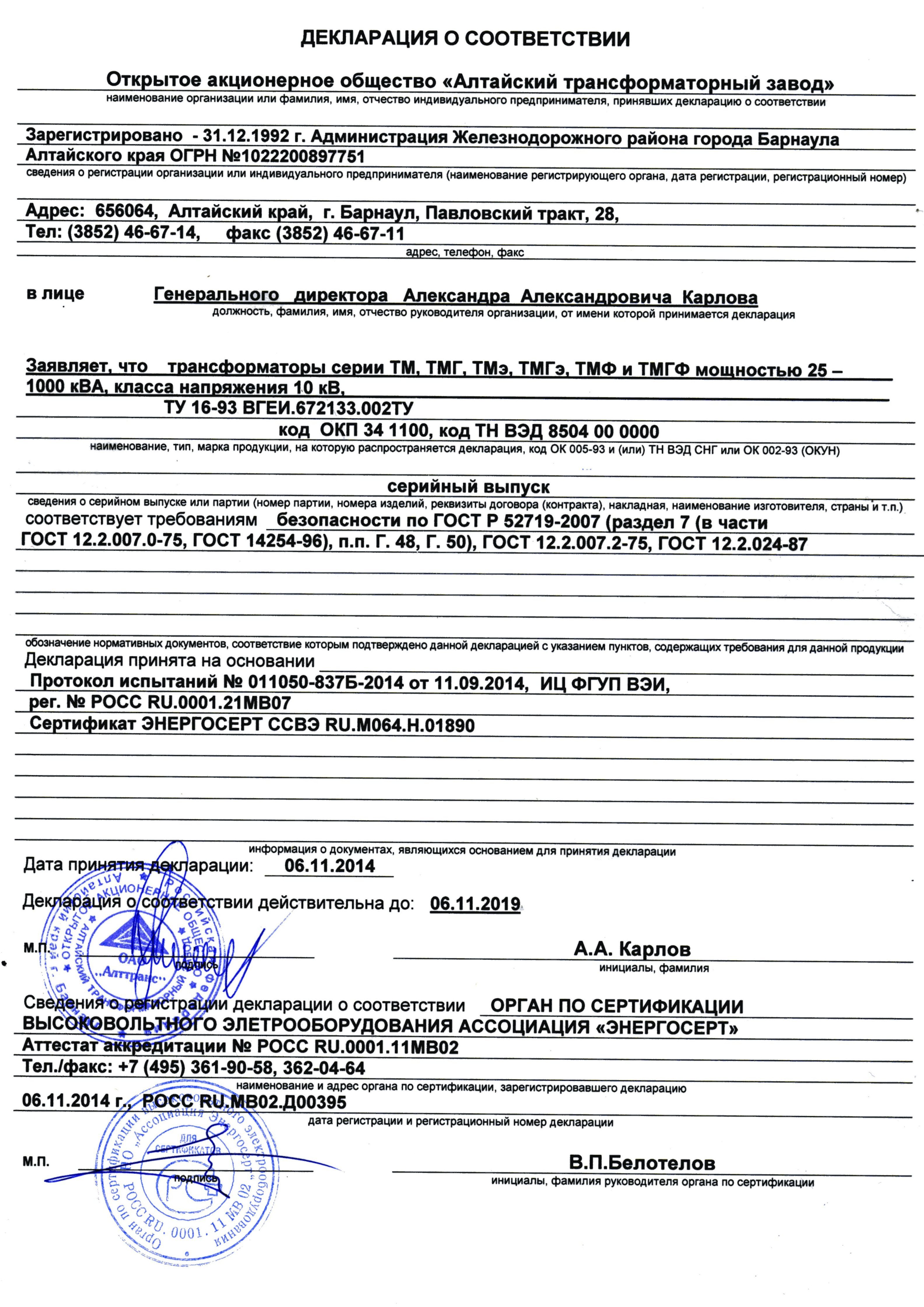

Декорация соответствия TM 2014-2019 Скачать
Протокол сответствия TM на сейсмостойкость Скачать

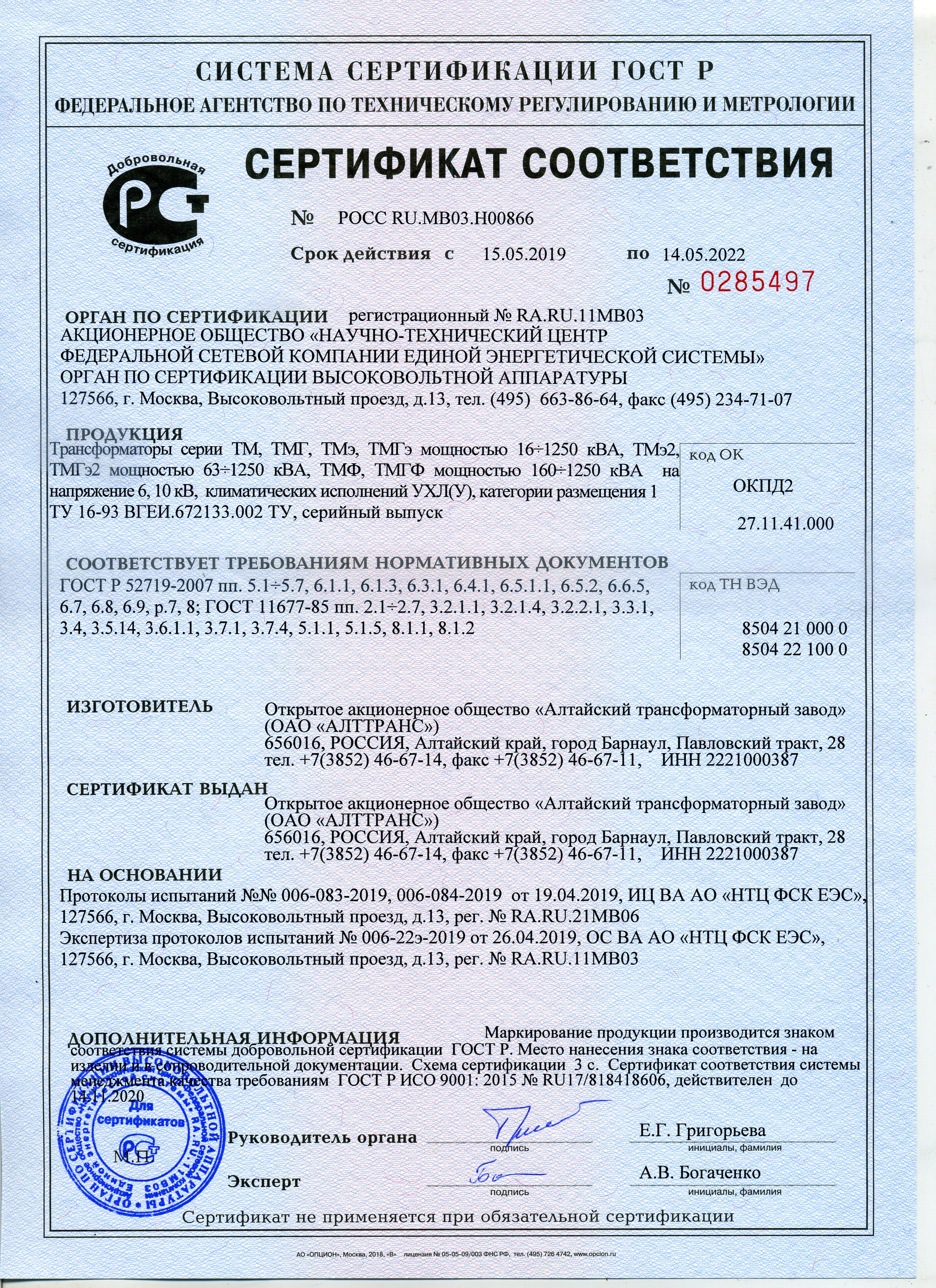

Сертификат TM 2019 Скачать

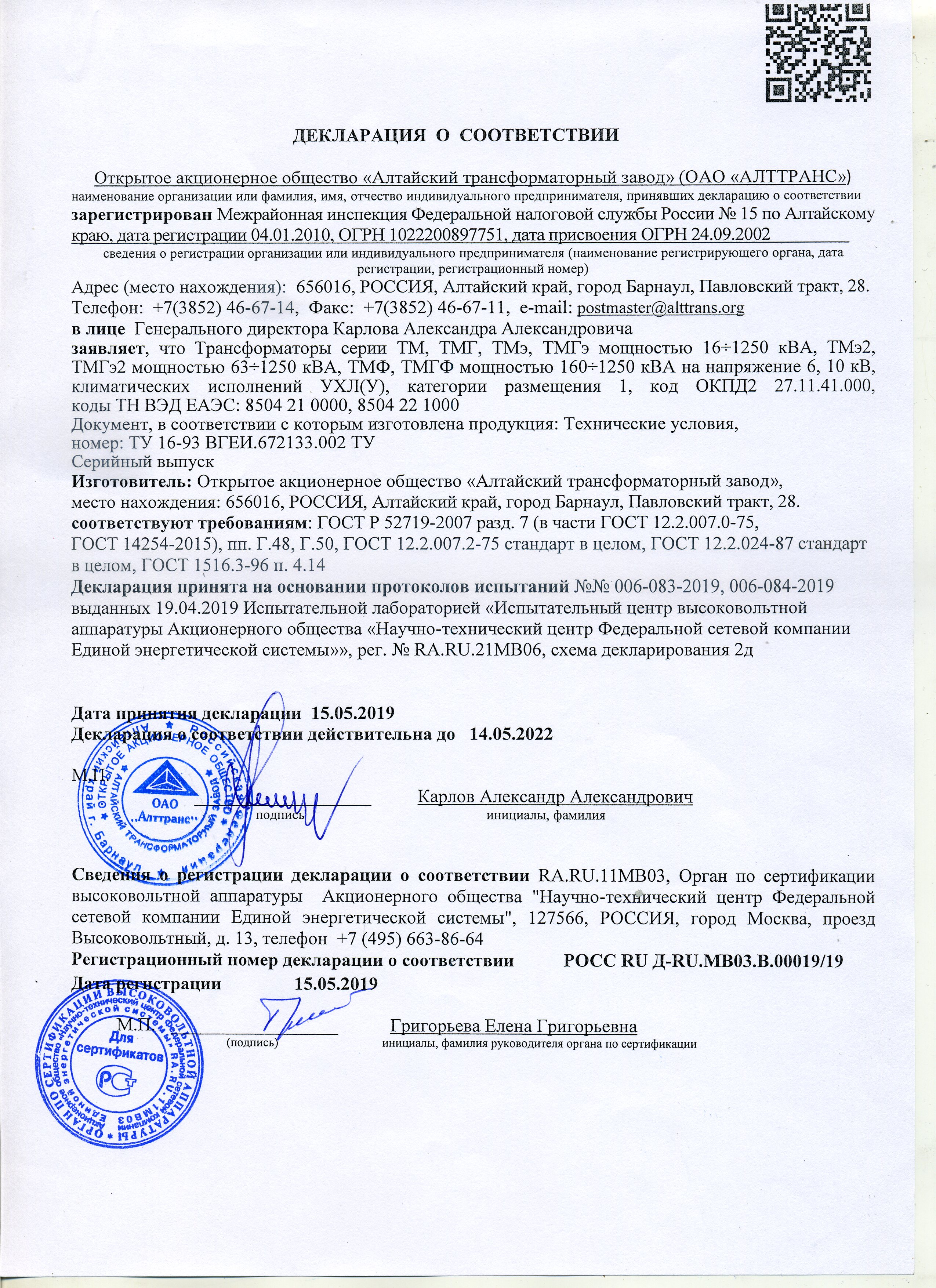

Декорация соответствия TM 2019 Скачать

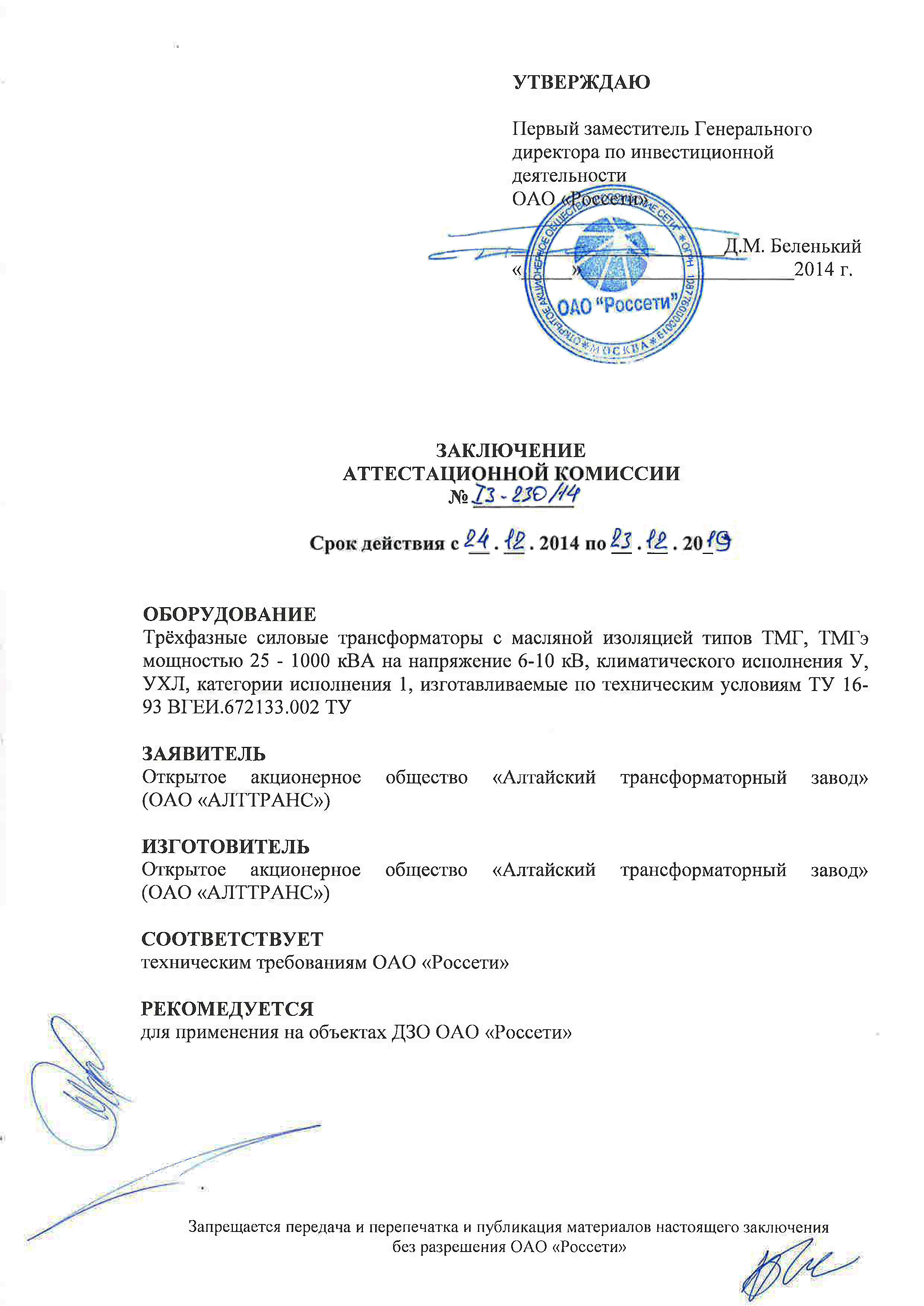

Заключение аттестационной комисси Скачать
