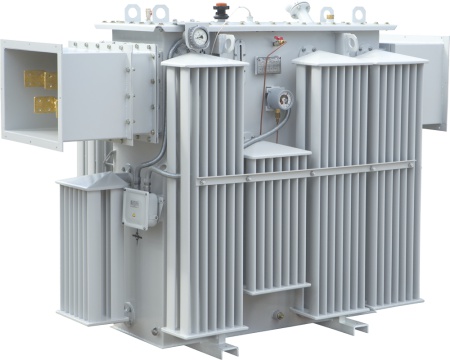

Трансформаторы силовые масляные серии ТМГФ

Силовые (распределительные) масляные трансформаторы серии ТМГФ мощностью 400-1000 кВА предназначены для работы в электросетях напряжением 6 или 10 кВ в открытых электроустановках в условиях умеренного и умеренно-холодного климата (исполнение У1 и УХЛ1 по ГОСТ 15150-69) и служат для понижения высокого напряжения питающей электросети до установленного уровня потребления.

Трансформатор ТМГФ-400 6/0,4
Трансформатор ТМГФ-400 10/0,4
Трансформатор ТМГФ–630 6/0,4
Трансформатор ТМГФ–630 10/0,4
Трансформатор ТМГФ–1000 6/0,4
Трансформатор ТМГФ–1000 10/0,4

Трансформаторы силовые (распределительные) масляные серии ТМГФ предназначены для работы в электросетях напряжением 6 или 10 кВ в открытых электроустановках в условиях умеренного и умеренно-холодного климата (исполнение У1 и УХЛ1 по ГОСТ 15150-69) и служат для понижения высокого напряжения питающей электросети до установленного уровня потребления.



Значения номинальных линейных напряжений трансформаторов 6/0,4 кВ или 10/0,4 кВ
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли
Высота установки над уровнем моря не более 1000 м
Режим работы длительный
Температура окружающей среды
от -45 оС до +40 оС - У1
от -60 оС до +40 оС - УХЛ1
Регулирование напряжения в пределах Uном ±2х2,5%*
Диапазон номинальных мощностей
от 630 до 1000 кВА
Схемы и группы соединений обмоток У/Ун-0; Д/Ун-11
Рабочая частота 50 Гц
Трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов, в химически активной среде.



* Регулирование напряжения в пределах ±2х2,5% от номинального значения выполняется путем переключения ответвлений на стороне высокого напряжения при помощи пятиступенчатого реечного переключателя, привод которого выведен на крышку трансформатора. Переключения производятся при отсутствии напряжения на трансформаторе.

Структура условного обозначения трансформатора

Пример записи условного обозначения трансформатора мощностью 630 кВА герметичного исполнения с высшим напряжением 10 кВ, низшим напряжением 0,4 кВ, схемой и группой соединения У/Ун-0, климатического исполнения УХЛ, категории размещения 1, при его заказе и в документации другого изделия - «Трансформатор типа ТМГФ-630/10-УХЛ1, 10/0,4 кВ, У/Ун-0, ТУ 16-93 ВГЕИ.672133.002 ТУ».

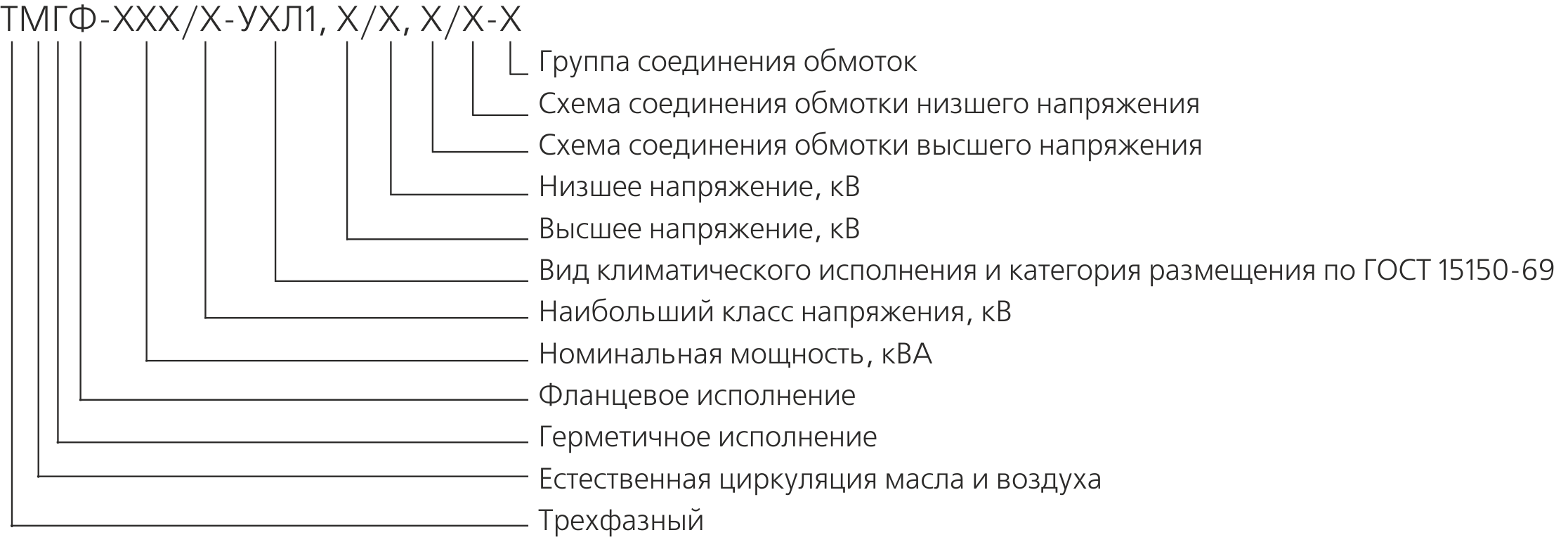

Структура условного обозначения трансформатора

Конструкция и устройство трансформатора

Трансформатор состоит из: бака с радиаторами, крышки бака, активной части. Бак снабжен пробкой для взятия пробы масла и пластиной для заземления трансформатора. Наружная поверхность бака окрашена атмосферостойкими светло-серыми порошковыми красками (возможно изменение тона окраски). Все уплотнения трансформатора выполнены из маслостойкой резины.

Бак трансформатора состоит из:

  • стенок, выполненных из стального листа толщиной от 2,0 мм до 3,5 мм (в зависимости от мощности трансформатора);
  • верхней рамы;
  • радиаторов;
  • петель для подъема трансформатора;
  • дна с опорными лапами (швеллерами).

На крышке трансформаторов ТМГФ установлены:

  • привод переключателя;
  • предохранительный клапан;
  • мановакуумметр (на трансформаторах мощностью 1000 кВА);
  • термосигнализатор (на трансформаторах мощностью 1000 кВА).

Активная часть трансформаторов типа ТМГФ  раскреплена в баке трансформатора. Активная часть состоит из магнитной системы, обмоток ВН и НН, нижних и верхних ярмовых прессующих балок, отводов ВН и НН, переключателя ответвлений обмотки ВН. Магнитная система изготавливается из холоднокатаной электротехнической стали.

Обмотки многослойные цилиндрические выполнены из провода круглого или прямоугольного сечения с эмалевой или стеклополиэфирной изоляцией. Обмотки изготавливаются из алюминиевых обмоточных проводов. Межслойная изоляция выполнена из кабельной бумаги. Нижние и верхние ярмовые балки изготавливаются из гнутых профилей специальной конструкции, обеспечивающей высокую механическую прочность. Отводы обмотки ВН выполнены из провода круглого или прямоугольного сечения, отводы обмотки НН - из прямоугольной шины или алюминиевой ленты. Переключатель ответвлений обмоток (ПБВ) реечный типа ПТР-6-10/63 или ПТР-6-10/150 обеспечивает регулирование напряжения обмотки ВН четырьмя ступенями по 2,5% при отключенном от сети трансформаторе.

Вводы ВН и НН – съемные. Типы вводов:

  • на стороне ВН – ВСТА-10/250;
  • на стороне НН – в зависимости от номинального тока – ВСТ-1/1000, ВСТ-1/1600.

Вводы НН трансформаторов комплектуются контактными зажимами. Материал контактного зажима - латунь. Трансформатор заполнен трансформаторным маслом, имеющим пробивное напряжение в стандартном разряднике не менее 40 кВ.

Контрольно-измерительные приборы и сигнальная аппаратура

Уровень масла в трансформаторах контролируется визуально по указателю уровня масла, который расположен на стенке бака. Все трансформаторы могут быть укомплектованы жидкостным термометром типа ТТЖ.

Трансформаторы мощностью 1000 кВА для измерения температуры верхних слоев масла в баке снабжаются манометрическим электроконтактным термометром ТКП-100Эк-(0...120) для измерения температуры верхних слоев масла в баке.

Для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления на трансформаторах мощностью 1000 кВА устанавливаются электроконтактные мановакуумметры ДА2010ф (исп IV -100...0...60 кПА). Трансформаторы, укомплектованные сигнализирующими приборами, снабжаются клеммной коробкой, предназначенной для подключения приборов к цепям сигнализации и защиты.

Все трансформаторы прошли испытания  в специализированных испытательных центрах - ОАО «НТЦ ФСК ЕЭС», ФГУП ВЕИ, ОАО «ВНИИАМ». Трансформаторы соответствуют всем требованиям национальных стандартов РФ. Ежегодно продукция подвергается инспекционному контролю со стороны сертифицирующего органа.

Конструктивные особенности трансформаторов

Бак трансформатора имеет прямоугольную форму с радиаторами для охлаждения трансформаторного масла, расположенными по периметру бака. Стенки баков изготовлены из стального листа толщиной от 2,0 до 3,5 мм с ребрами жесткости, тем самым обеспечивается высокая устойчивость оболочек изделий к деформациям при транспортировании любыми видами транспорта и надежная работа трансформаторов.

Внутренний объем бака трансформатора серии ТМГФ не связан с внешней средой. Для того, чтобы исключить повышение давления внутри бака выше допустимого при температурном расширении масла, возникающее в результате его нагрева, в верхней части бака предусмотрен компенсационный промежуток. Для исключения недопустимого превышения давления трансформатор снабжен предохранительным клапаном, срабатывающим при избыточном давлении 50 кПа (0,5 кгс/см2). При соблюдении требований инструкции по эксплуатации трансформатора, избыточное давление внутри бака не должно превышать 40 кПа (0,4 кгс/см2). Изоляция внутреннего объема бака трансформатора от окружающей среды значительно улучшает условия работы масла, исключает его увлажнение, окисление и шламообразование. Для контроля уровня масла трансформаторы оснащаются маслоуказателем, расположенным на стенке бака. Герметичные трансформаторы, даже после продолжительного хранения, практически не требуют расходов на предпусковые работы и при правильной эксплуатации длительно не нуждаются в ремонтах, связанных со вскрытием бака трансформатора.

Для локализации последствий аварий, которые с определенной долей вероятности могут произойти при тяжелых внутренних повреждениях трансформатора, баки трансформаторов серии ТМГФ мощностью 1000 кВА оснащаются мембранно-предохранительными устройствами, предназначенными для аварийного сброса масла при резком увеличении избыточного давления свыше 150 кПа (1,5 кгс/см2). При нормальной эксплуатации трансформатора данное устройство не требует дополнительного обслуживания в течение всего срока службы трансформатора. Для исключения недопустимых перегрузок трансформаторов при несимметричных нагрузках, нулевой и фазные токоведущие части низкого напряжения выпускаемых трансформаторов имеют одинаковое сечение.

Вводы высокого и низкого напряжений на трансформаторах серии ТМГФ установлены горизонтально и расположены на торцевых (коротких) стенках бака с противоположных сторон. Вводы оснащены коробами, что обеспечивает возможность фланцевого сопряжения трансформаторов с соответствующими распределительными устройствами. По требованию заказчика со стороны вводов ВН трансформаторов серии ТМГФ может быть установлен шкаф. Конструкция шкафа предусматривает возможность установки двух концевых кабельных муфт. Шкаф снабжен замками и на нем нанесены знаки безопасности. Расположение вводов низкого напряжения на трансформаторах серии ТМГФ может быть выполнено как слева направо, так и справа налево и оговаривается при формировании заявки.

Трансформаторы комплектуются токосъемными контактными зажимами, устанавливаемыми на вводы НН. На все трансформаторы могут быть установлены обычные спиртовые или электроконтактные манометрические термометры для дистанционного отслеживания температуры в заданных пределах. Для облегчения перемещений оборудования на трансформаторы устанавливаются транспортные катки.

Дополнительно на трансформаторы могут быть установлены:

  • спиртовой термометр или термометр стрелочного типа;
  • мановакуумметр;
  • поплавковый маслоуказатель.

Технические данные трансформаторов типа ТМГФ

Тип трансформатора
Схема и группа
соединения

Потери короткого замыкания, Вт

Напряжение
короткого замыкания,%
Потери
холостого хода, Вт
ТМГФ-400-10(6)/0,4 У/Ун-0; Д/Ун-11 5400 4,5 770
ТМГФ-630-10(6)/0,4 У/Ун-0 7600 5,5 1050
Д/Ун-11 7800
ТМГФ-1000-10(6)/0,4  У/Ун-0; Д/Ун-11 10500 5,5 1550



Габаритные размеры трансформаторов типа ТМГФ

Тип трансформатора L, мм B, мм H, мм Установочные размеры, мм Масса масла, кг Полная масса, кг ПБВ
ТМГФ-400-10(6)/0,4 2180 1025 1470 660 х 660 360 1475 ±2 × 2,5%
ТМГФ-630-10(6)/0,4 2455 1055 1655
660 х 660
520 2140 ±2 × 2,5%
ТМГФ-1000-10(6)/0,4 2295 1098 1931 820 х 820 720 3100 ±2 × 2,5%
Стандарты – ГОСТ 11677-85 (IEC 76/76)
ТУ 16-93 (ВГЕИ.672133.002)
Опросный лист на трансформаторы Скачать
Сертификат Соответствия 2014-2019 Скачать

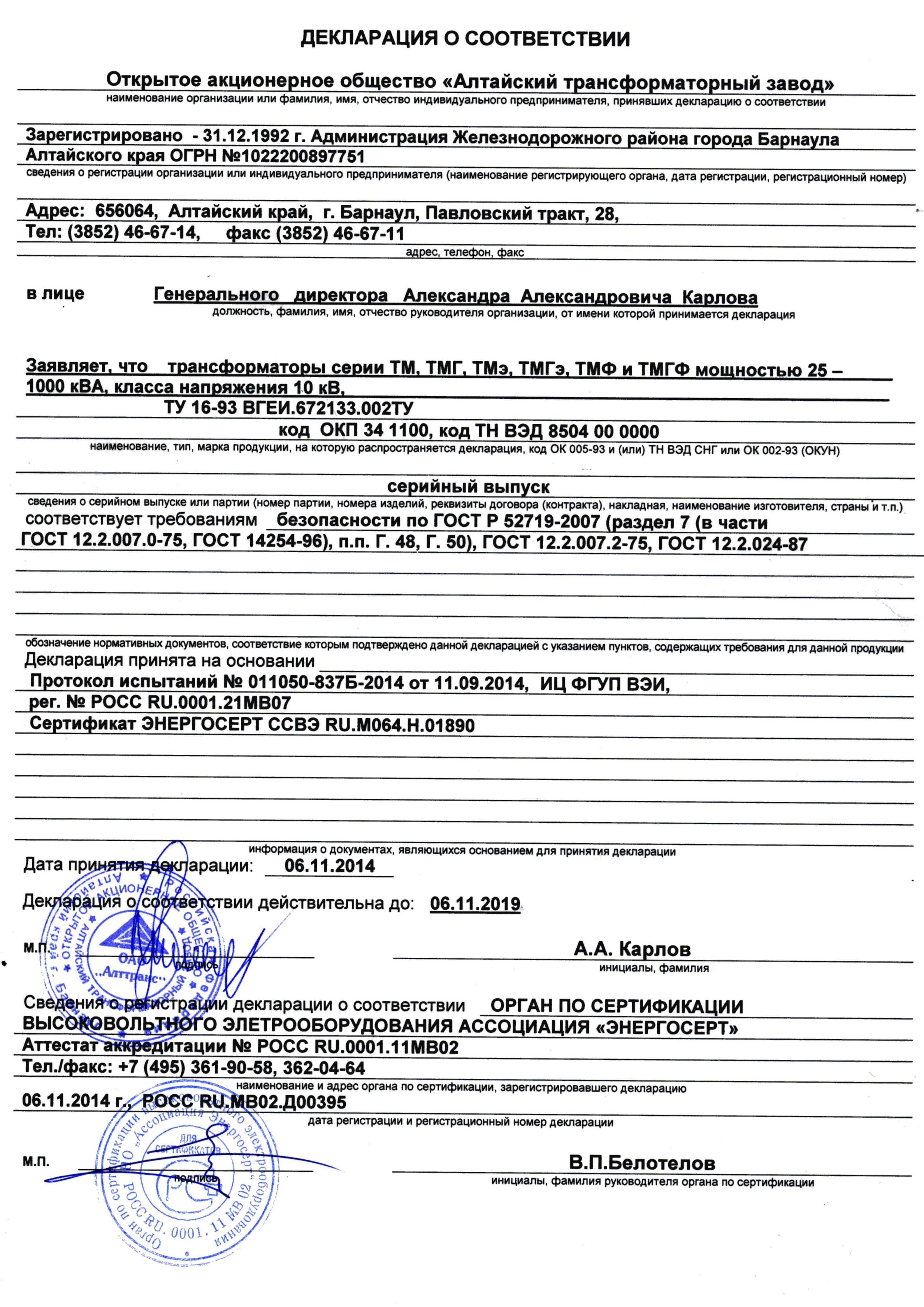

Декорация соответствия 2014-2019 Скачать
Протокол сответствия на сейсмостойкость Скачать

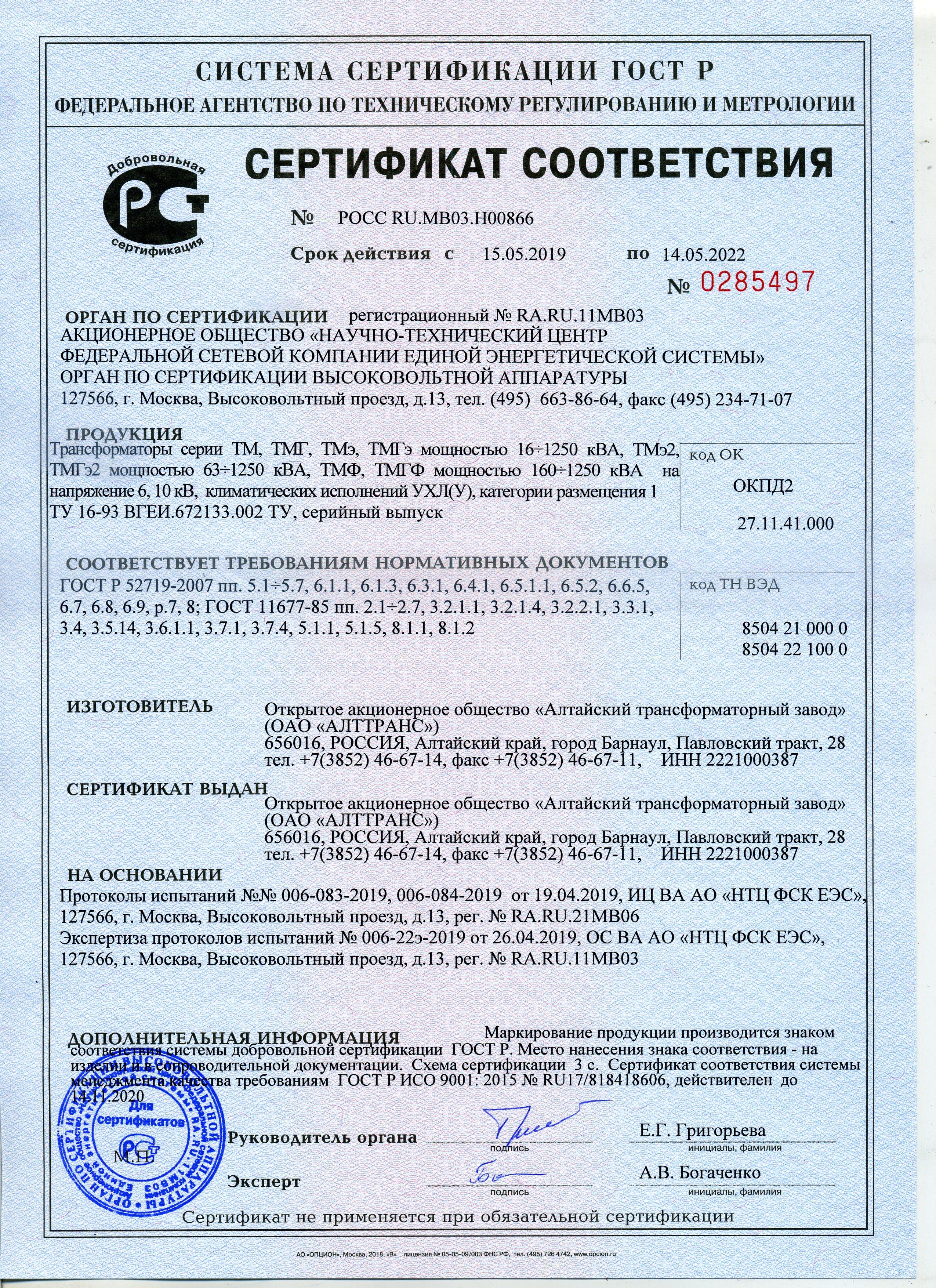

Сертификат 2019 Скачать

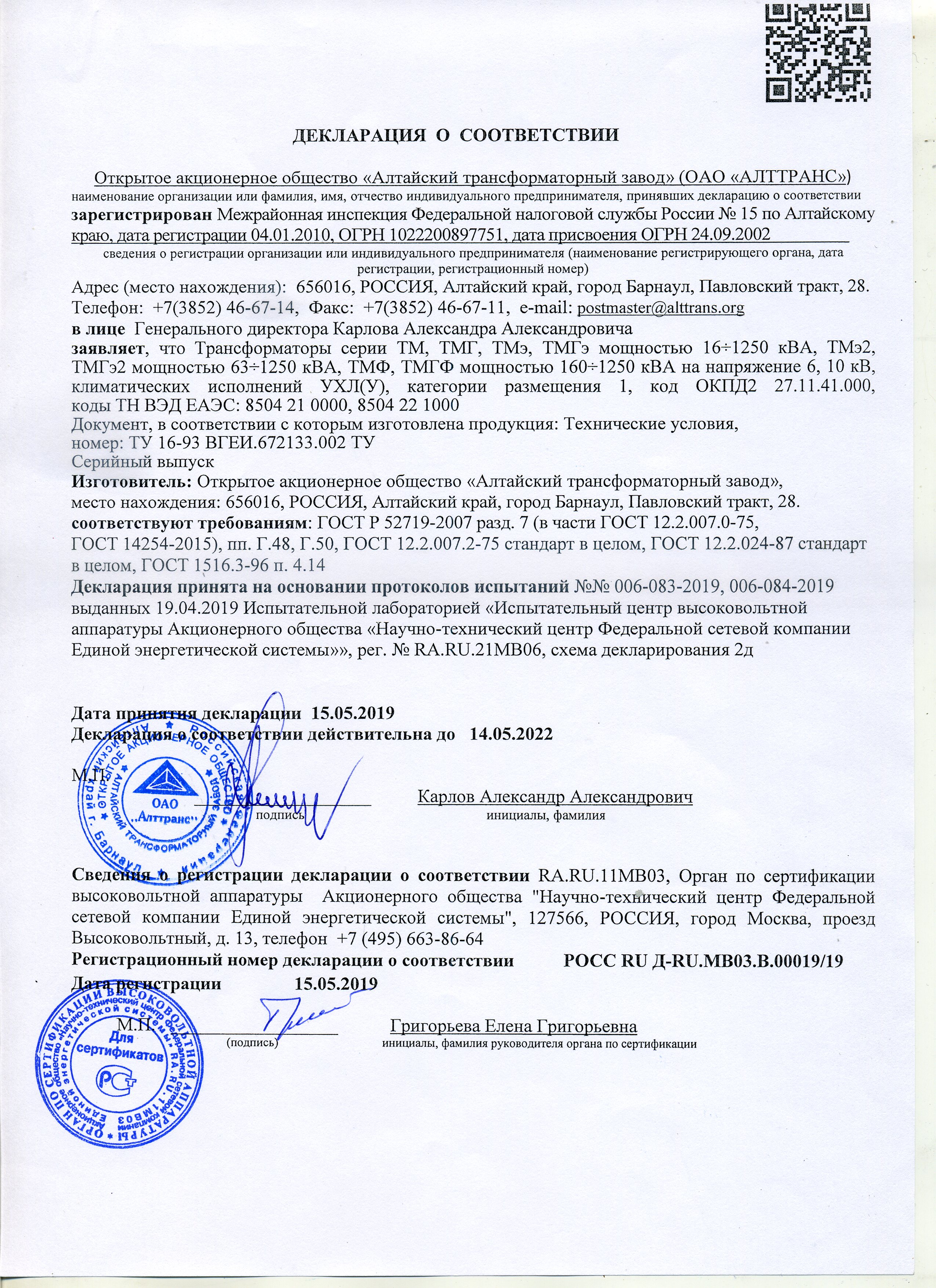

Декорация соответствия 2019 Скачать
