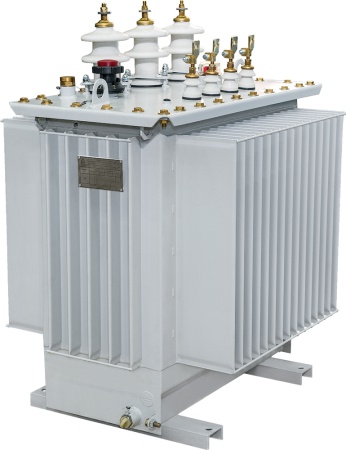

Трансформаторы силовые масляные энергоэффективные серии ТМГэ2

Силовые (распределительные) масляные трансформаторы энергоэффективные (энергосберегающие) серии ТМГэ2 мощностью 63-1000 кВА предназначены для работы в электросетях напряжением 6 или 10 кВ в открытых электроустановках в условиях умеренного и умеренно-холодного климата (исполнение У1 и УХЛ1 по ГОСТ 15150-69) и служат для понижения высокого напряжения питающей электросети до установленного уровня потребления.

Трансформатор ТМГэ2-63-6/0,4
Трансформатор ТМГэ2-63-10/0,4
Трансформатор ТМГэ2-100-6/0,4
Трансформатор ТМГэ2-100-10/0,4
Трансформатор ТМГэ2-160-6/0,4
Трансформатор ТМГэ2-160-10/0,4
Трансформатор ТМГэ2-250-6/0,4 (У/Zn-11)
Трансформатор ТМГэ2-250-10/0,4 (У/Zn-11)
Трансформатор ТМГэ2-250 (У/Ун-0; Д/Ун-11)
Трансформатор ТМГэ2-400-6/0,4
Трансформатор ТМГэ2-400-10/0,4
Трансформатор ТМГэ2-630-10/0,4
Трансформатор ТМГэ2-630-6/0,4
Трансформатор ТМГэ2-1000-6/0,4
Трансформатор ТМГэ2-1000-10/0,4

Новые энергоэффективные (энергосберегающие) трансформаторы серии ТМГэ2 класса напряжения 10(6) мощностью 63-1000 кВА.  Потери холостого хода и короткого замыкания в данной серии трансформаторов полностью соответствуют нормам, принятым Постановлением Правительства РФ № 600 от 17.06.2015 г. "Об утверждении перечня объектов и технологий, которые относятся к объектам и технологиям высокой энергетической эффективности", а также соотвествуют стандарту ПАО "Россети" СТО 34.01-3.2-011-2017 (уровень потерь х2к2).

Трансформаторы силовые (распределительные) масляные энергоэффективные (энергосберегающие) серии ТМГэ2 предназначены для работы в электросетях напряжением 6 или 10 кВ в открытых электроустановках в условиях умеренного и умеренно-холодного климата (исполнение У1 и УХЛ1 по ГОСТ 15150-69) и служат для понижения высокого напряжения питающей электросети до установленного уровня потребления.



Значения номинальных линейных напряжений трансформаторов 6/0,4 кВ или 10/0,4 кВ
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли
Высота установки над уровнем моря не более 1000 м
Режим работы длительный
Температура окружающей среды
от -45 оС до +40 оС - У1
от -60 оС до +40 оС - УХЛ1
Регулирование напряжения в пределах Uном ±2х2,5%*
Диапазон номинальных мощностей от 63 до 1000 кВА
Схемы и группы соединений обмоток У/Ун-0; Д/Ун-11; У/Zн-11
Рабочая частота 50 Гц
Трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов, в химически активной среде.



* Регулирование напряжения в пределах ±2х2,5% от номинального значения выполняется путем переключения ответвлений на стороне высокого напряжения при помощи пятиступенчатого реечного переключателя, привод которого выведен на крышку трансформатора. Переключения производятся при отсутствии напряжения на трансформаторе.

Структура условного обозначения трансформатора

Пример записи условного обозначения трансформатора мощностью 250 кВА герметичного исполнения с высшим напряжением 10 кВ, низшим напряжением 0,4 кВ, схемой и группой соединения У/Ун-0, климатического исполнения УХЛ, категории размещения 1, при его заказе и в документации другого изделия - «Трансформатор типа ТМГэ2-250/10-УХЛ1, 10/0,4 кВ, У/Ун-0, ТУ 16-93 ВГЕИ.672133.002 ТУ».

Структура условного обозначения трансформатора

Конструкция и устройство трансформатора

Трансформатор состоит из: бака с радиаторами, крышки бака, активной части. Бак снабжен пробкой для взятия пробы масла и пластиной для заземления трансформатора. Наружная поверхность бака окрашена атмосферостойкими светло-серыми порошковыми красками (возможно изменение тона окраски). Все уплотнения трансформатора выполнены из маслостойкой резины.

Бак трансформатора состоит из:

  • стенок, выполненных из стального листа толщиной от 2,0 мм до 3,5 мм (в зависимости от мощности трансформатора);
  • верхней рамы;
  • радиаторов;
  • дна с опорными лапами (швеллерами).

На крышке трансформатора ТМГэ2 установлены:

  • вводы ВН и НН
  • привод переключателя;
  • петли для подъёма трансформатора;
  • предохранительный клапан;
  • мановакуумметр (на трансформаторах мощностью 1000 кВА);
  • термосигнализатор (на трансформаторах мощностью 1000 кВА).

Активная часть трансформатора имеет жесткое крепление с крышкой трансформатора. Активная часть состоит из магнитной системы, обмоток ВН и НН, нижних и верхних ярмовых прессующих балок, отводов ВН и НН, переключателя ответвлений обмотки ВН. Магнитная система изготавливается из холоднокатаной электротехнической стали.

Обмотки многослойные цилиндрические, выполнены из провода круглого или прямоугольного сечения с эмалевой или стеклополиэфирной изоляцией. Обмотки изготавливаются из алюминиевых обмоточных проводов. Межслойная изоляция выполнена из кабельной бумаги. Нижние и верхние ярмовые балки изготавливаются из гнутых профилей специальной конструкции, обеспечивающей высокую механическую прочность. Отводы обмотки ВН выполнены из провода круглого или прямоугольного сечения, отводы обмотки НН - из прямоугольной шины или алюминиевой ленты. Переключатель ответвлений обмоток (ПБВ) реечный типа ПТР-6-10/63 или ПТР-6-10/150 обеспечивает регулирование напряжения обмотки ВН четырьмя ступенями по 2,5% при отключенном от сети трансформаторе.

Вводы ВН и НН – съемные. Типы вводов:

  • на стороне ВН – ВСТА-10/250;
  • на стороне НН – в зависимости от номинального тока –  ВСТ-1/400, ВСТ-1/630, ВСТ-1/1000, ВСТ-1/1600.

Вводы НН трансформаторов мощностью 250 кВА и выше комплектуются контактными зажимами. Материал контактного зажима - латунь. Трансформатор заполнен трансформаторным маслом, имеющим пробивное напряжение в стандартном разряднике не менее 40 кВ.

Контрольно-измерительные приборы и сигнальная аппаратура.

Уровень масла в трансформаторах контролируется визуально по указателю уровня масла, который расположен на стенке бака. Все трансформаторы могут быть укомплектованы жидкостным термометром типа ТТЖ.

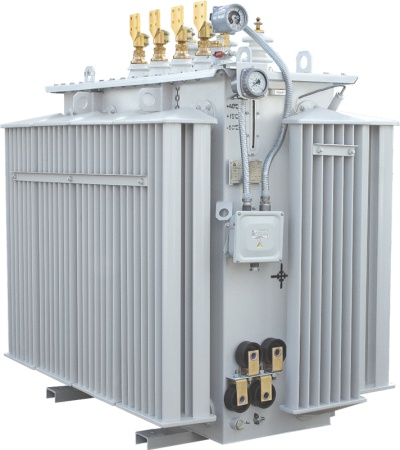

Трансформаторы мощностью 1000 кВА для измерения температуры верхних слоев масла в баке снабжаются манометрическим электроконтактным термометром ТКП-100Эк-(0...120) для измерения температуры верхних слоев масла в баке.

Для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления на трансформаторах мощностью 1000 кВА устанавливаются электроконтактные мановакуумметры ДА2010ф (исп IV -100...0...60 кПА). Трансформаторы, укомплектованные сигнализирующими приборами, снабжаются клеммной коробкой, предназначенной для подключения приборов к цепям сигнализации и защиты.

Все трансформаторы прошли испытания  в специализированных испытательных центрах - ОАО «НТЦ ФСК ЕЭС», ФГУП ВЭИ, ОАО «ВНИИАМ». Трансформаторы соответствуют всем требованиям национальных стандартов РФ. Ежегодно продукция подвергается инспекционному контролю со стороны сертифицирующего органа.



Технические данные трансформаторов типа ТМГэ2



 Тип трансформатора
Схема и группа
соединения
Нормированные потери
короткого замыкания, Вт
Потери
короткого замыкания
не более, Вт*

Напряжение
короткого
замыкания, %
Нормированные потери
холостого хода, Вт
Потери
холостого хода
не более, Вт*

ТМГэ2-63-10(6)/0,4 У/Ун-0; Д/Ун-11; У/Zн-11  1270 1397 4,5 160 184
ТМГэ2-100-10(6)/0,4 У/Zн-11 1591 1750 4,5 217
249
ТМГэ2-160-10(6)/0,4
У/Zн-11
2136
2349
4,5
300
345
ТМГэ2-250-10(6)/0,4
У/Ун-0; Д/Ун-11; У/Zн-11
2955
 3250
4,5
425
488
ТМГэ2-400-10(6)/0,4
У/Ун-0; Д/Ун-11
4182
4600
4,5
565
649
ТМГэ2-630-10(6)/0,4
У/Ун-0; Д/Ун-11
6136
 6749
5,5
696
800
ТМГэ2-1000-10(6)/0,4
У/Ун-0; Д/Ун-11
9545
 10499
5,5
957
1100

 * в соотвествии со стандартом ПАО "Россети" СТО 34.01-3.2-011-2017, а также в соответствии с Постановлением Правительства РФ № 600 от 17.06.2015 г. "Об утверждении перечня объектов и технологий, которые относятся к объектам и технологиям высокой энергетической эффективности".



Габаритные размеры трансформаторов типа ТМГэ2



Тип трансформатора/
Характеристики
L, мм B, мм H, мм Установочные размеры, мм Масса масла, кг Полная масса, кг ПБВ
ТМГэ2-63-10(6)/0,4 835 580 915 400 х 400 90 410 ±2 × 2,5%
 ТМГэ2-100-10(6)/0,4  900 660 1185 550 х 550 135 625 ±2 × 2,5%
 ТМГэ2-160-10(6)/0,4
1010
 755
1220
 550 х 550
185
852
±2 × 2,5%
 ТМГэ2-250-10(6)/0,4
990 (1095*)
 735 (785*)
1395 (1445*)
 550 х 550
 215 (220*)
 1050 (1105*)
±2 × 2,5%
 ТМГэ2-400-10(6)/0,4
 1200
960
1482
 660 х 660
315
1570
±2 × 2,5%
 ТМГэ2-630-10(6)/0,4
1350
990
1615
 660 х 660
 395
 2040
±2 × 2,5%
ТМГэ2-1000-10(6)/0,4
 1590
1110
 1930
 820 х 820
 582
2990
±2 × 2,5%
Стандарты – ГОСТ 11677-85 (IEC 76/76)
ТУ 16-93 (ВГЕИ.672133.002)
* данные для трансформаторов со схемой соединения обмоток У/Zн-11

Опросный лист на трансформаторы Скачать

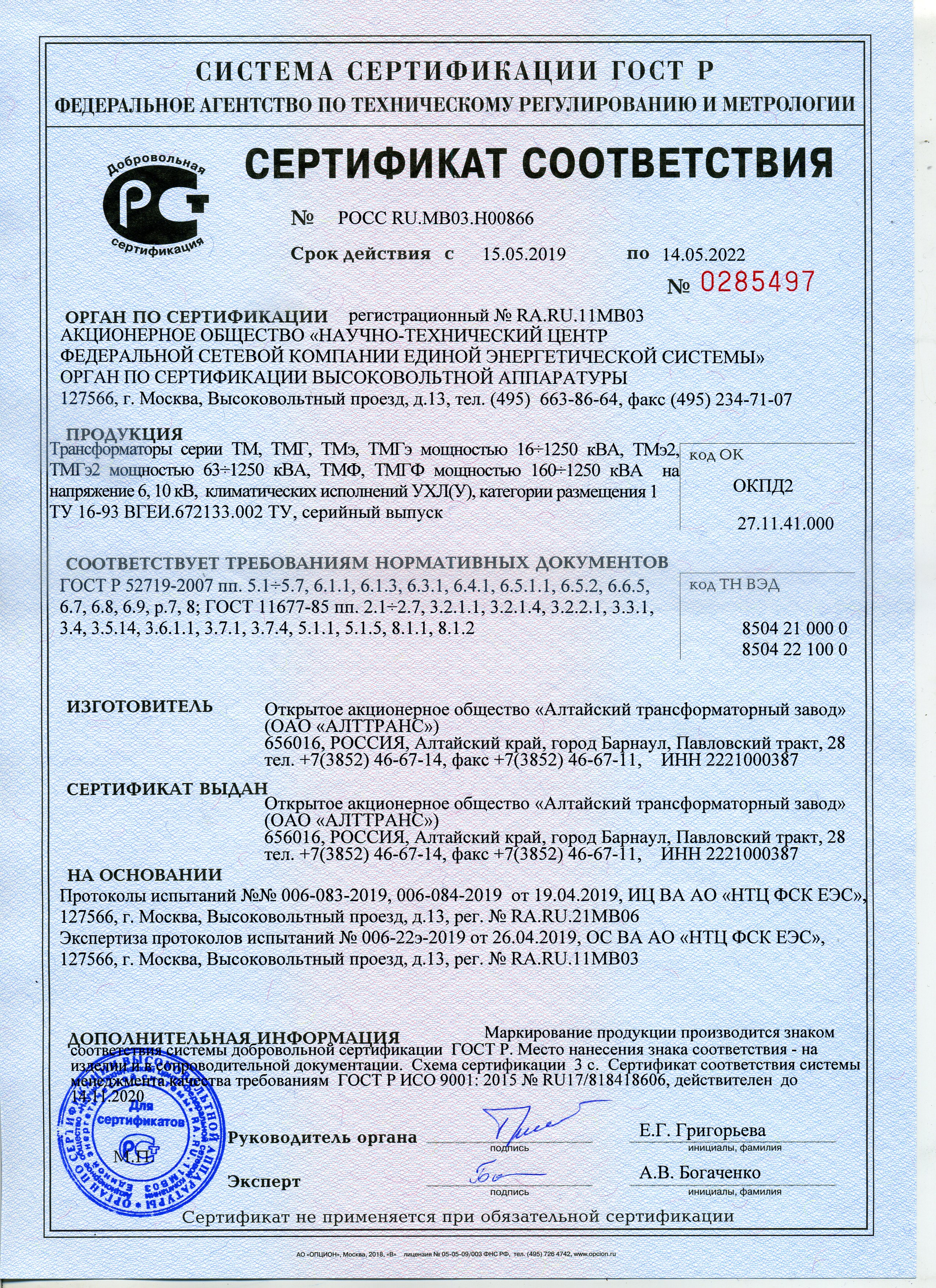

Сертификат Соответствия TM 2014-2019 Скачать

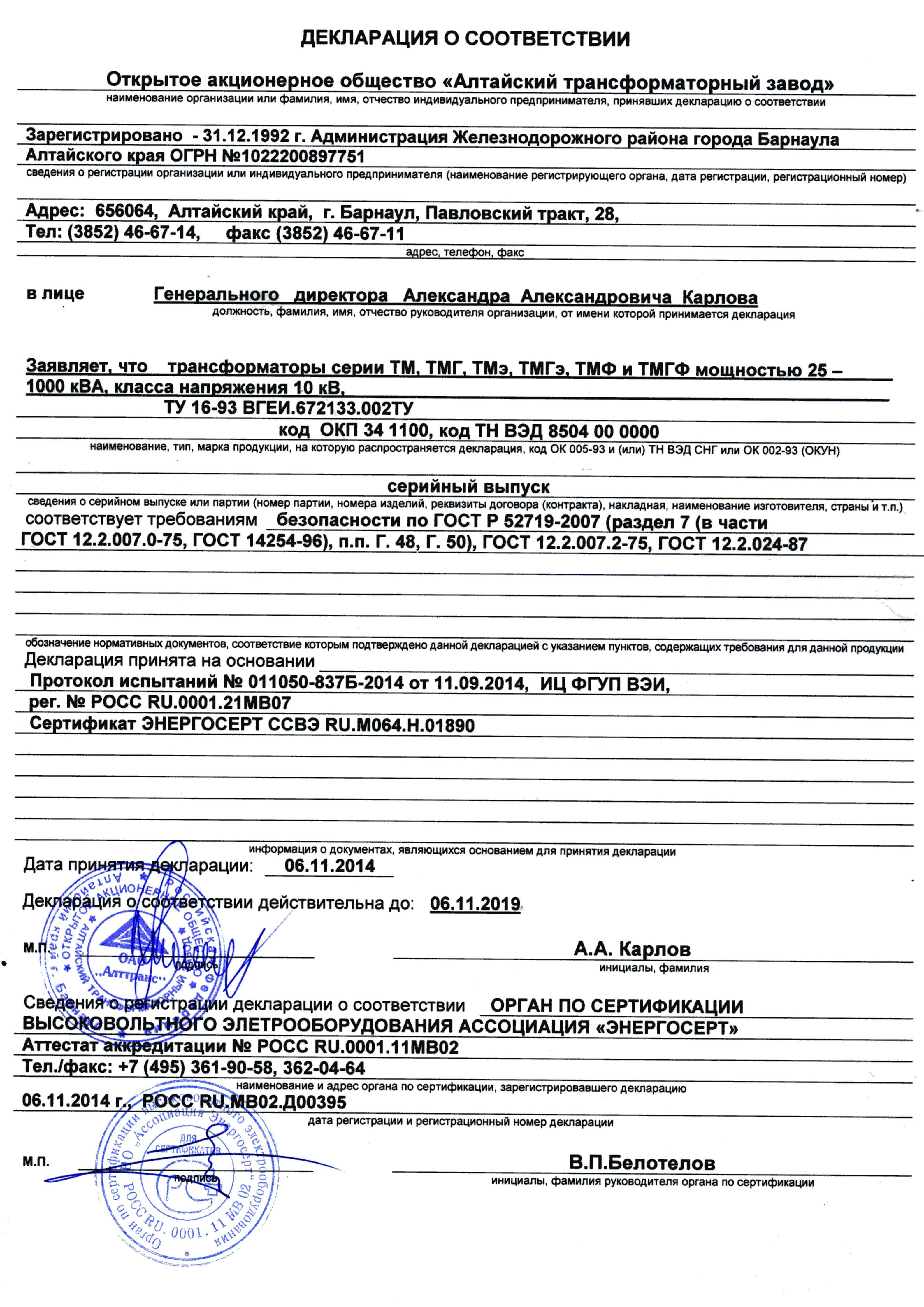

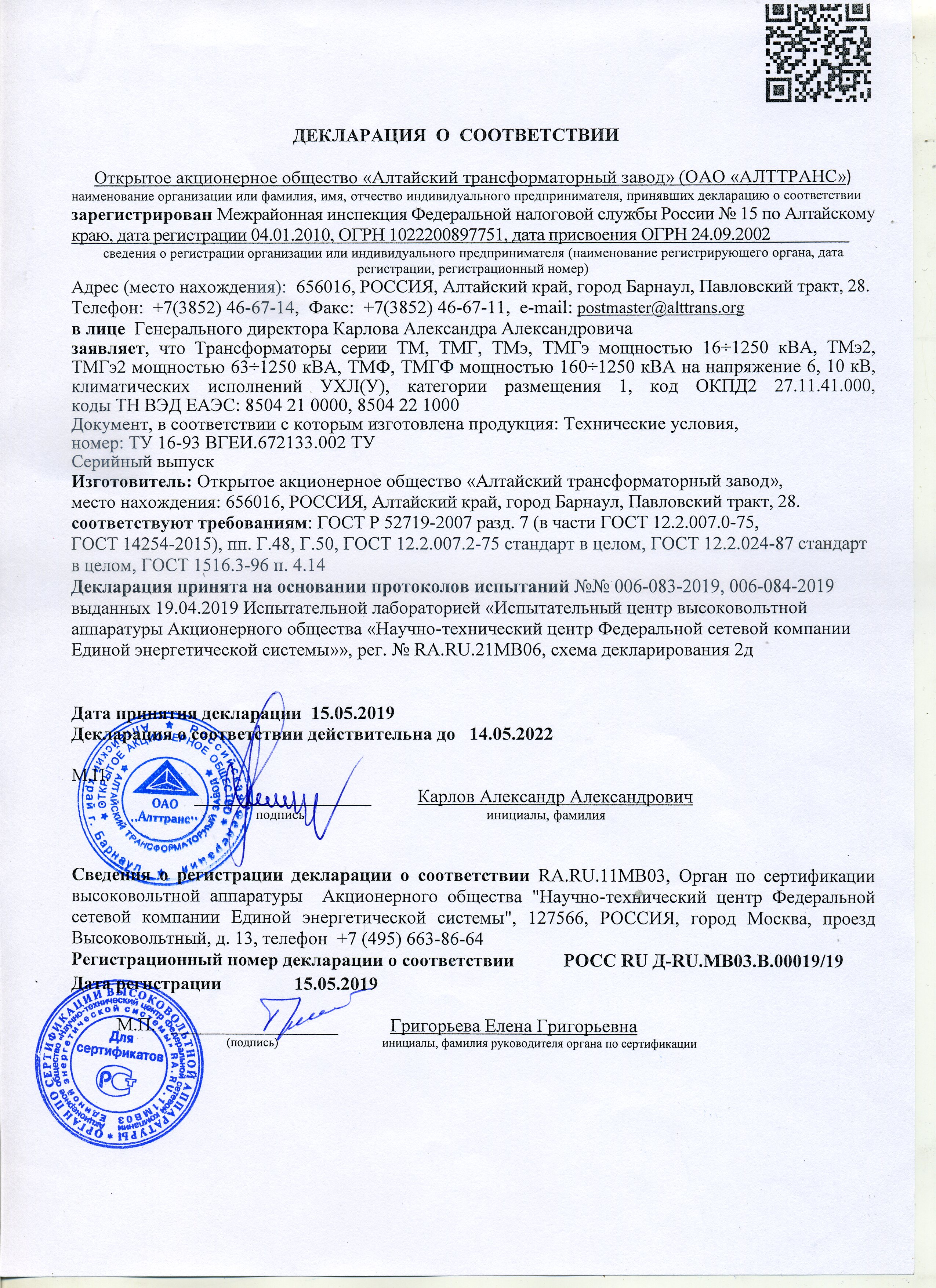

Декорация соответствия TM 2014-2019 Скачать
Протокол сответствия TM на сейсмостойкость Скачать
Сертификат TM 2019 Скачать
Декорация соответствия TM 2019 Скачать

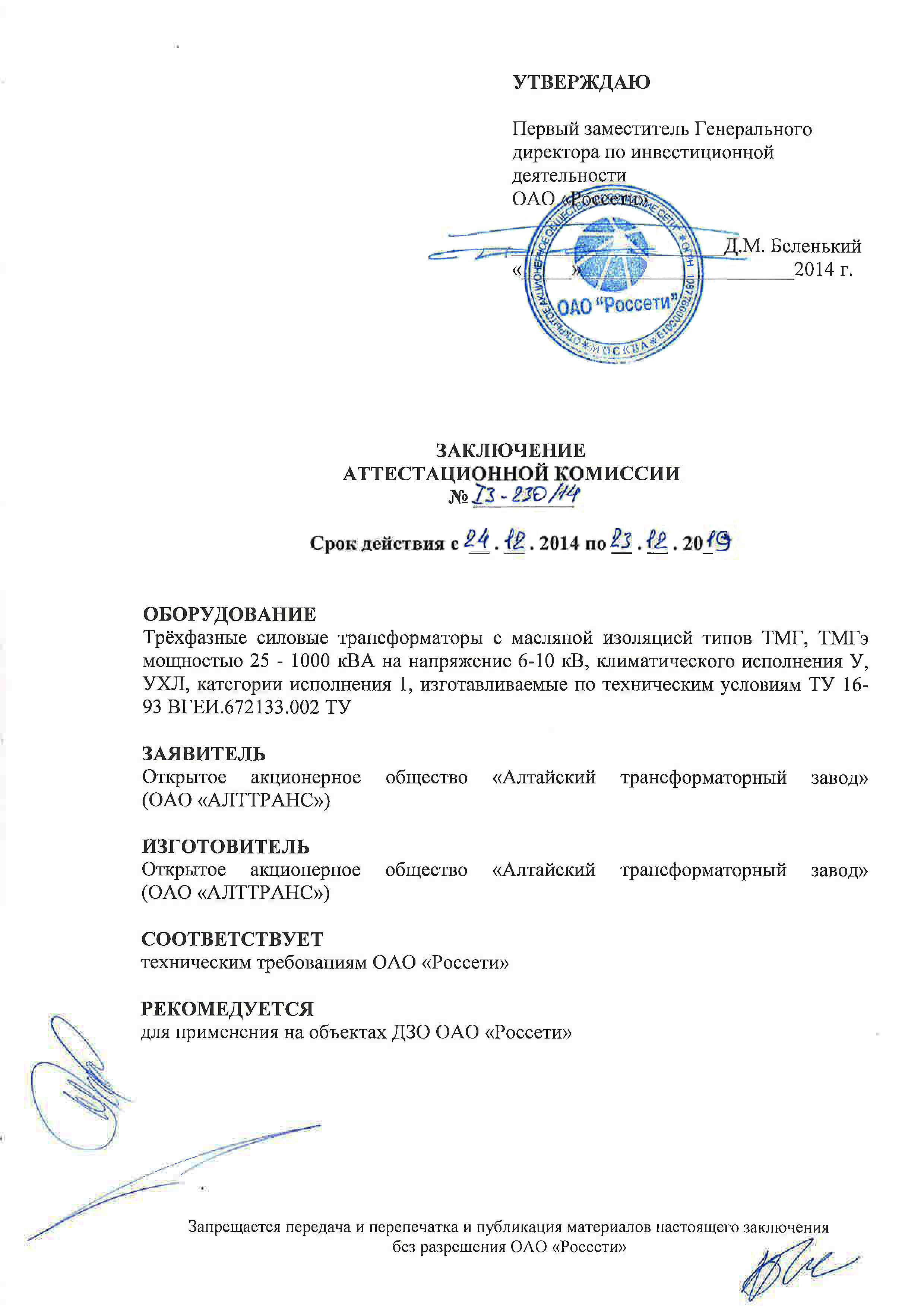

Заключение аттестационной комисси Скачать
